Блютуз-Приемник автономный, переносной, СТЕРЕО, с собственной Литиевой Аккумуляторной батареей

Документация, Описание и Характеристика...

Наружный Bluetooth 4.2 приёмник с возможностью мобильной (автономной) работы от встроенного АКБ и последующей проводной передачей принятого сигнала на различные по своей архитектуре (конфигурации, строению) аудиовходы — как в СССР, Японии, так и в других странах МИРа.

ИНСТРУКЦИЯ С ОПИСАНИЕМ принципа работы

Автономный от АКБ — Bluetooth - мобильный приёмник, наружный; приём и последующая передача через штекеры различной конфигурации (5-пин, RCA, JACK и др.), входящие в комплект данного устройства.

Приёмник Bluetooth наружный, мобильный, с универсальным подключением выходного сигнала для последующей передачи на усиливающее устройство, способное принять входящий Bluetooth звуковой сигнал и передать его в цифровом виде по проводам кабеля, чтобы воспроизвести на усиливающем звук устройстве (УМЗЧ или различных усилителях звука).

Эти версии являются автономными и питаются от встроенного (в них) АКБ с напряжением 3,7 В.

На данный день есть 2 версии Bluetooth устройств.

- 1-й вариант — с выступающим кабелем и
- 2-й вариант — без выступающего кабеля.

Преимущества так же есть и они отличны:

- 1-й вариант — с выступающим кабелем = дольше держит заряд в АКБ;
- 2-й вариант — без выступающего кабеля = поддерживает работу как ПОВЕР-банк.

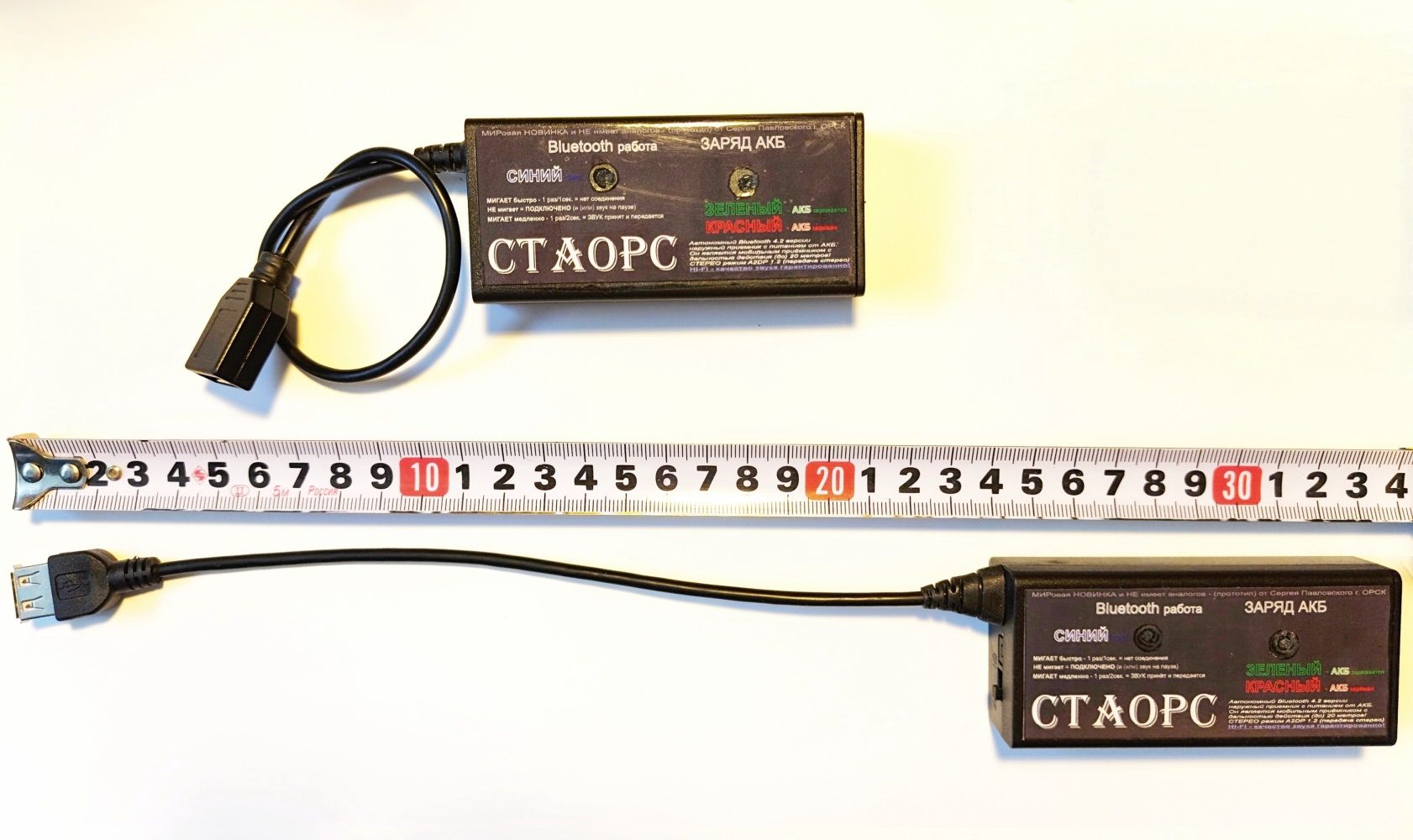

1-й вариант — с выступающим кабелем

А (1-й вариант): заряд в АКБ держится дольше, обеспечивается более длительная работа, чем у версии Б (вариант 2).

Имеет на торцевой части выступающий из корпуса кабель длиной 19–20 см с разъёмом и гнездом USB, которое имеет два назначения:

а) ЗАРЯДка АКБ данного устройства через подключенный к нему кабель питания;
б) РАБОТА модуля (Блютуз-приемника), прием и одновременная передача принятого звука через соответствующий кабель (в комплектации — 5 видов) усилителю звука.

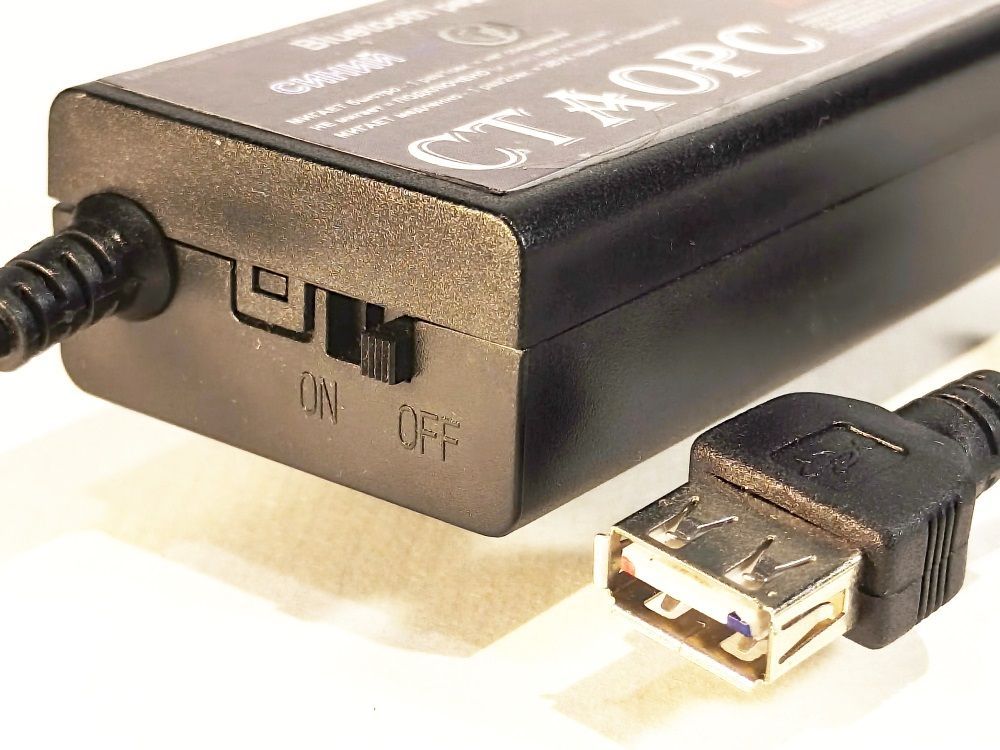

Также на торце устройства присутствует переключатель, который включает в работу модуль Bluetooth (Блютуз) устройства, либо отключает Bluetooth модуль, находящийся внутри данного устройства.

Однако возьмите на заметку:

в) При зарядке переключатель должен находиться в положении OFF, а при работе устройства — в положении ON.

Пояснение относительно работы:

Так как гнездо USB одно, устройство может выполнять одну из двух функций:

1) Зарядка АКБ в этом устройстве;
2) Выдача принятого звукового сигнала с поддержкой протоколов HFP 1.7 (для гарнитур), A2DP 1.2 (передача стереозвука), AVRCP 1.5 (управление воспроизведением с устройства) и других.

<:><:><:> Зарядка АКБ 1-го варианта <:><:><:>

- Переключите переключатель (находящийся на торцевой части этого устройства) в положение OFF.
- Этот кабель имеет начало - USB (папа) и окончание (на противоположном его конце) — штекер USB (папа).
- Подключение устройства к питанию осуществляется через выходящий из устройства кабель с USB‑разъёмом: для зарядки устройства его необходимо подключить к USB-разъёму на вашем ПК, ноутбуке, нетбуке либо к блоку питания (БП) на 5В (которые используются для зарядки телефонов и смартфонов, рассчитанных на напряжение 5В), а после полной или частичной зарядки — ОТКЛючить.

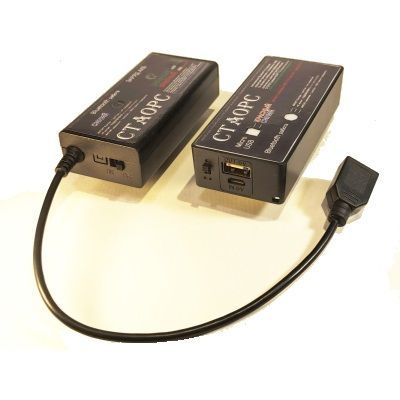

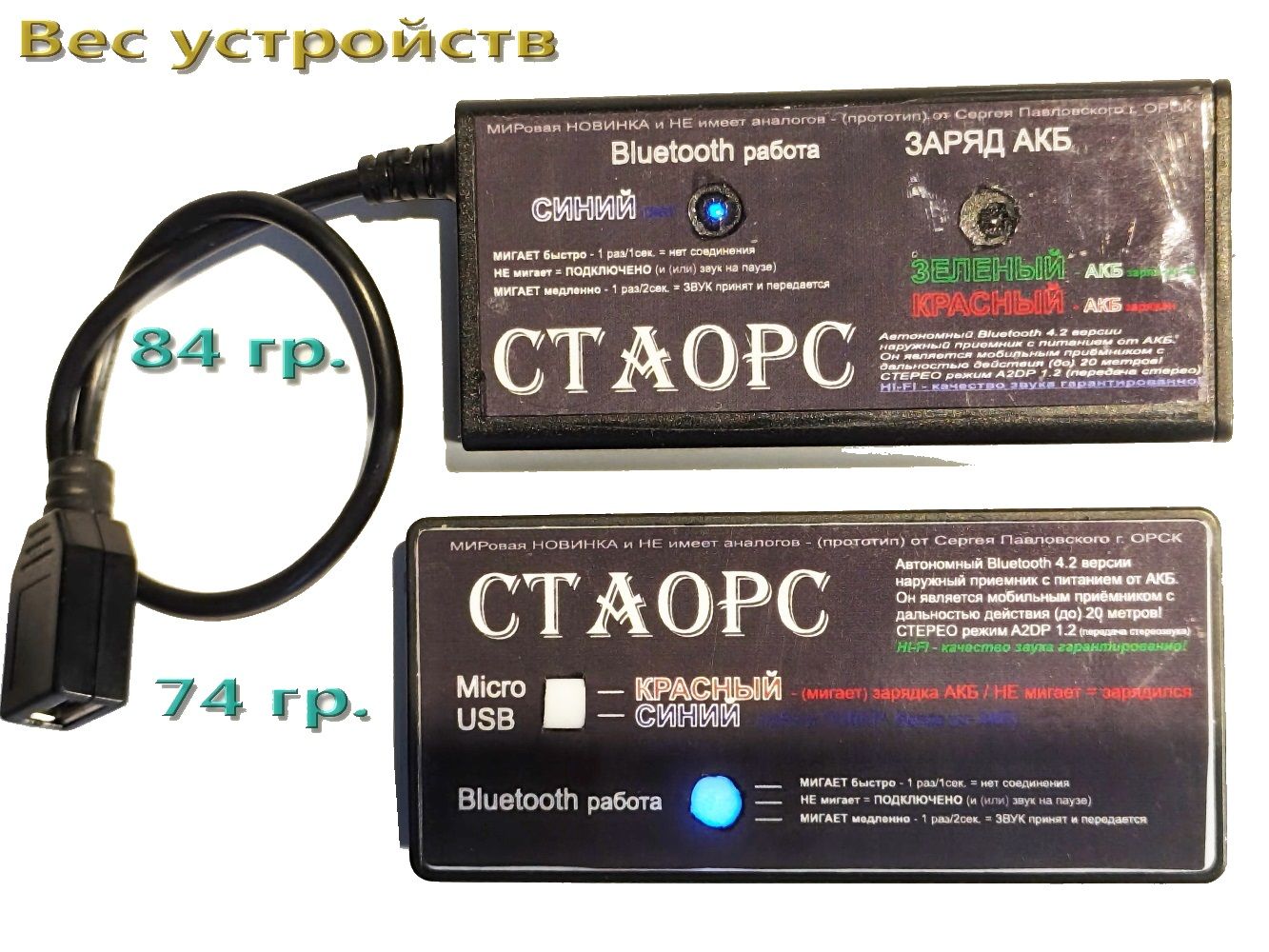

- При зарядке через специальное круглое окно (их два — см. эскиз, картинку) светится красный цвет.
- По завершении заряда АКБ в приборе свет меняется на зелёный.

<:><:><:> Включение 1-го варианта в работу <:><:><:>

- На торце корпуса устройства переключите (если не переключён) переключатель в положение ON.
- Если АКБ заряжен и готов к работе, вы увидите мигающий синий свет.
- К разъёму USB (мама), который расположен на выходящем из устройства кабеле, подключите нужный вам кабель.
- Для этого используйте кабели, приложенные в комплекте к данному устройству, выбрав тот, у которого имеются соответствующие разъёмы для сопряжения с входными разъёмами на вашем усилителе (УМЗЧ).

<:><:><:> Как понять, что устройство уже работает <:><:><:>

При включении устройства загорается и мигает синий свет. После того как устройство будет «привязано» к передающему на него сигнал, мигающий свет сменится на постоянный.
Во время остановки музыкальной композиции (например, песни) либо при отсутствии передающего звука устройство опять покажет мигающий свет синего цвета — до тех пор, пока приём устройством не продолжится. Иными словами: есть приём звука — есть постоянное свечение синим цветом.

2-й вариант

Б (2-й вариант): эта версия поддерживает использование её как Power Bank, то есть с её помощью можно подзарядить другое устройство — для этого в находящееся на корпусе гнездо USB можно подключить нужное устройство.

Рекомендация: в случае использования данного Bluetooth модуля (вариант Б) как питающего устройства (Power Bank) необходимо заменить уже присутствующий в нём АКБ на более ёмкий!

<:><:><:> Зарядка АКБ 2-го варианта <:><:><:>

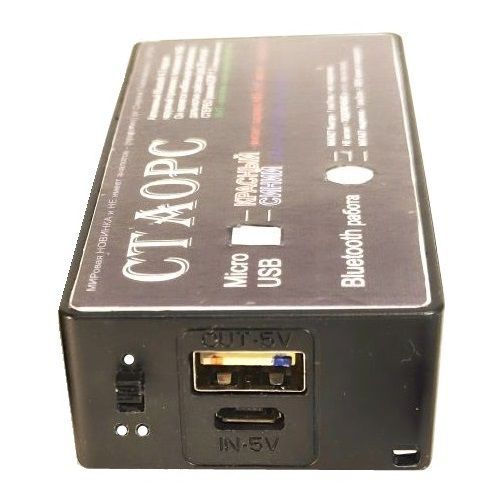

- Через гнездо Micro USB, которое располагается на торцевой стороне рядом с гнездом USB, производится заряд АКБ данного устройства.
- Для этого используется кабель, имеющий начало — Micro USB и окончание (на противоположном его конце) — штекер USB (папа).

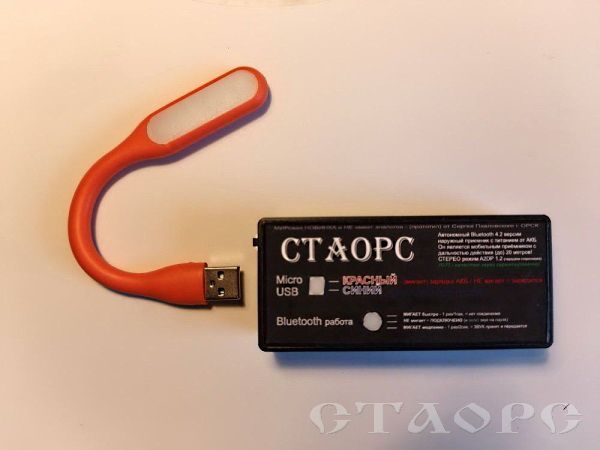

- При зарядке через корпус (на лицевой стороне белого цвета — см. эскиз, картинку) будет светиться мигающий красный цвет.
- По завершении зарядки АКБ в приборе красный свет горит постоянно (уже не мигает).

<:><:><:> Включение 2-го варианта в работу <:><:><:>

- К разъёму USB (мама), который расположен на корпусе данного устройства (с торца, над разъёмом Micro USB), подключите кабель нужной модели (конфигурации). Используйте один нужный, именно тот кабель из приложенных в комплекте к данному устройству. Как выбрать? Выберите тот, у которого на одном конце есть разъём USB, а на другом — соответствующие разъёмы для сопряжения с входными разъёмами на вашем усилителе (УМЗЧ).
- Переключите переключатель (находящийся на торцевой части этого устройства) в нижнее положение. При этом должен засветиться синий цвет на белой (плоской) стороне этого прибора.

<:><:><:> Как понять, что устройство уже работает <:><:><:>

При включении устройства загорается и мигает синий свет. После того как устройство будет «привязано» к передающему на него сигнал, мигающий свет сменится на постоянный.

Во время остановки музыкальной композиции (например, песни) либо при отсутствии передающего звука устройство опять покажет мигающий свет синего цвета - до тех пор, пока приём устройством не продолжится. Иными словами: есть приём звука - есть постоянное свечение синим цветом.

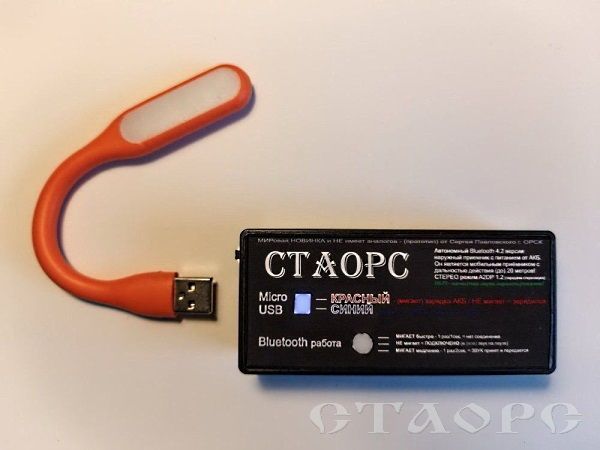

<:><:><:> Использование как Power-Bank (питающее-устройство) - только для модели 2-й вариант <:><:><:>

Убедитесь, что к устройству не подключены кабели звука и (или) зарядки, так как USB-гнездо должно быть доступно, а другие подключения неприемлемы!

Подключите в USB-разъём штекер кабеля зарядки так, чтобы USB-штекер вашего кабеля был вставлен в USB-разъём (мама) этого устройства.

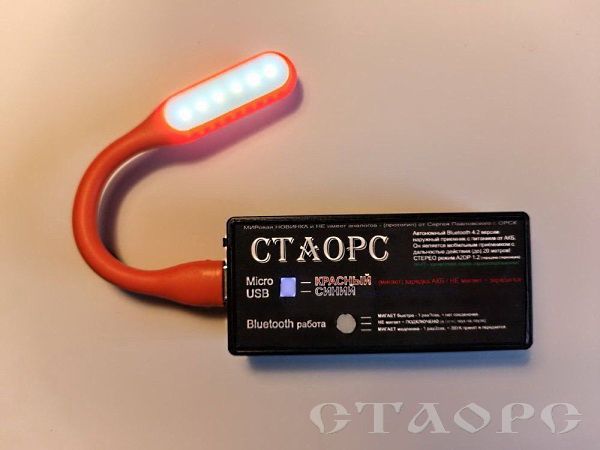

- При правильном подключении и передаче заряда по кабелю в подключённое устройство (например, телефон) под белой поверхностью данного устройства засветится немигающий синий цвет.
- Пожалуйста, не разряжайте устройство до критического значения, так как это может навредить АКБ и существенно сократить срок его службы!

<:><:><:> Кабели коммутации этих устройств <:><:><:>

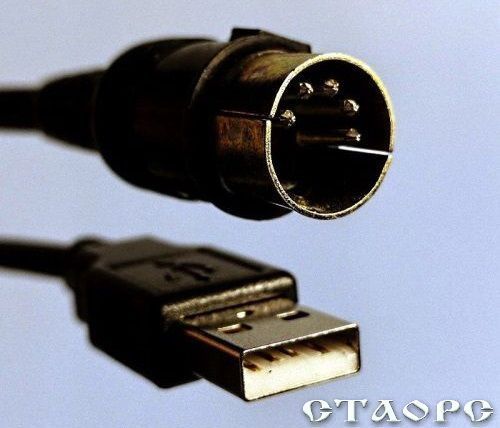

1. 5-штырьковый штекер (ГОСТ стандарт СССР).

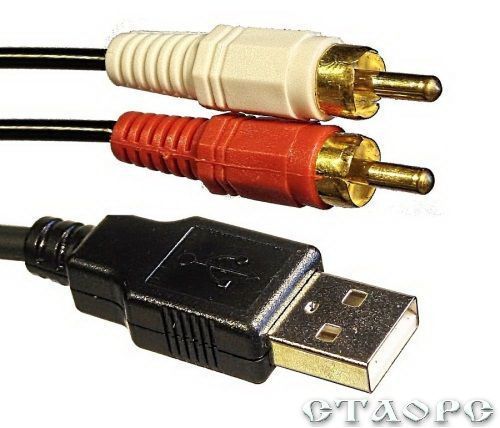

2. RCA - штекерный («тюльпаны»).

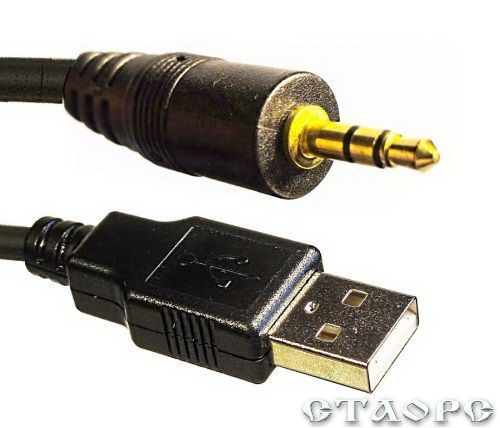

3. AUX/папа 3,5/mini-jack 3,5 мм.

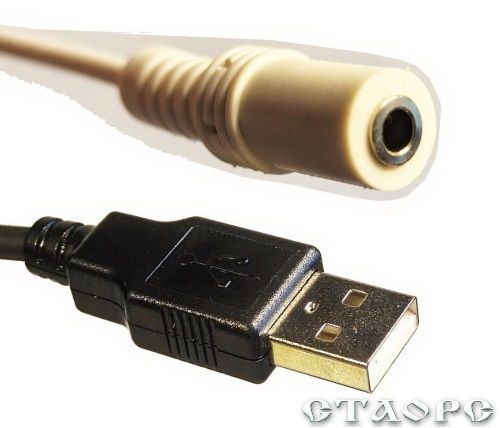

4. AUX/мама 3,5/female 3,5 мм.
5. USB с USB - зарядный кабель 1 вариант.
6. USB с Micro-USB - зарядный 2 вариант.

Кабели коммутации и их длина, наличие - общий список

1. USB → DIN 5, длина кабеля: 0,7; 1,0 и 1,0 м.
2. USB → RCA («тюльпан»), длина кабеля: 1,07; 1,2 и 1,59 м.
3. USB → AUX/папа 3,5/mini-jack 3,5 мм. длина кабеля: 0,3; 0,7 и 0,9 м.

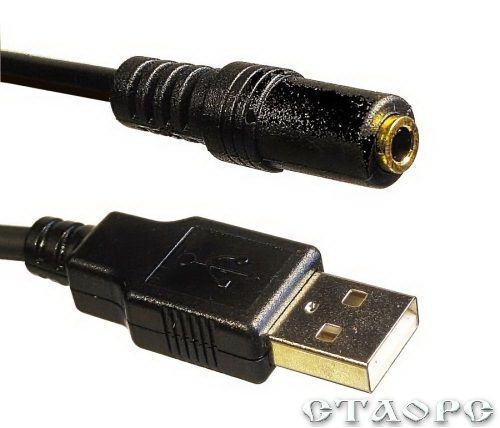

4. USB → AUX/мама 3,5/female 3,5 мм, длина кабеля: 0,17; 0,17; 0,3 и 1,2 м.

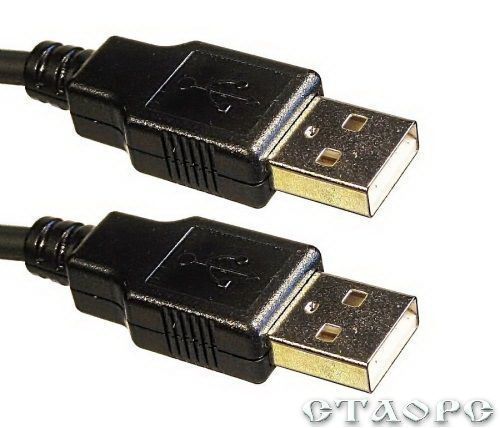

5. USB → USB, длина кабеля: 0,3 и 1,0 м.

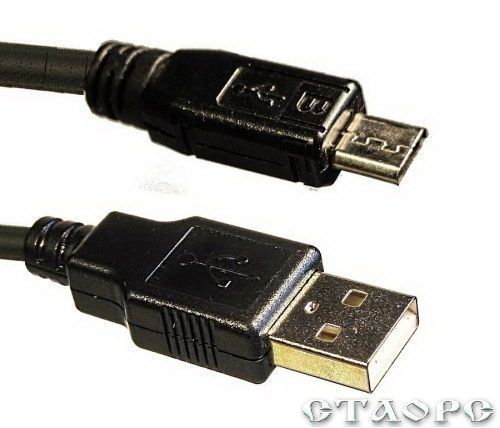

6. USB → Micro USB B 2.0, длина кабеля: 0,3; 1.0 и 1,0 м.

Распиновка USB разъёма коммутации - ТЕХническая ИНФОрмация

1 - ПЛЮС (питание), аналогично стандарту USB кабеля (на картинке он помечен КРАСНЫМ цветом - чтобы не было путаницы).
2 - Левый канал, выход звука (0,75–1,25 В) с устройства в УМЗЧ для левого канала.
3 - Правый канал, выход звука (0,75–1,25 В) с устройства в УМЗЧ для правого канала.
4 - МИНУС (питание и GND), аналогично стандарту USB кабеля (на картинке он помечен СИНИМ цветом - чтобы не было путаницы).

<:><:><:> Дополнительная информация <:><:><:>

Заказчик данного (данных) устройства (устройств), может:

1. Запросить необходимые ему кабели для подключения (сопряжения) данного устройства, если они отсутствуют в комплекте с заказываемым устройством, — при условии сделанной заранее предоплаты не менее 50% от стоимости устройства.
2. Стоимость сборки кабеля, необходимого заказчику и отсутствующего в заказываемом комплекте, обговаривается отдельно.
3. Длина кабелей, прилагаемых к устройству, может быть изменена на другую за дополнительную оплату.
4. Если заказчик желает, чтобы кабели были из специального (нужного ему) HI-FI(либо Ноу-Хау) - сплава и материал этого кабеля имеется в наличии у заказчика, возможна сборка необходимых для сопряжения (коммутации, подключения) кабелей из предоставленного заказчиком кабельного сырья. Пересылка (расходы по логистике) заказанных дополнительно либо переделанных кабелей, а также сама работа по их сборке (переделке), ложится на плечи заказчика.

Характеристика устройств

Bluetooth, версия 4.2, с поддержкой протоколов HFP 1.7 (для гарнитур), A2DP 1.2 (передача стереозвука), AVRCP 1.5 (управление воспроизведением с устройства) и других.
Возможности: поддержка аудиоформатов и качество звука. Модуль декодирует WAV, WMA, FLAC, APE и MP3, в том числе без потерь, с двухканальным стереовыходом. Это позволяет использовать его для воспроизведения музыки в высоком качестве!

Питание: работает от 5 Вольт либо от литиевой батареи напряжением от 3,7 до 4,2 В.

Энергопотребление:

* 5,5 мА — в режиме ожидания;
* 20 мА — при работе;
* 3 мкА — в глубоком сне (всего). Это важно для устройств с автономным питанием: не будет быстрой разрядки аккумулятора.

Дальность связи:

- До 20 метров в открытом пространстве или при низком уровне помех. В реальных условиях (через стены, среди бытовой техники) дистанция может быть меньше.

Рабочие условия:

Прибор рассчитан на эксплуатацию при температуре от −40°C до +85°C и чувствительности приёмника −87 дБм. Это позволяет использовать его не только в помещении, но и в более жёстких условиях, например в автомобильной технике.

Широкий температурный диапазон и стабильная работа делают его пригодным для использования в машине: через него (например, со смартфона) вы сможете подключить музыку с вашего устройства к автомагнитоле!


<:><:><:> Сокращения в контенте <:><:><:>

* АКБ — аккумуляторная батарея.
* УЗНЧ — усилитель звука низкой частоты.
* УМЗЧ — усилитель мощности звуковой частоты.
* НУМЗЧ — низкочастотный усилитель мощности звуковой частоты.
* USB (папа) — разъём USB с выступающей частью.
* USB (мама) — разъём USB с приёмной частью, в которую вставляется выступающая часть («папа») разъёма USB.
* SBC — это базовый, универсальный стандарт. Его поддержка обязательна для любого устройства, которое поддерживает профиль A2DP (он как раз отвечает за передачу СТЕРЕОЗВУКа по Bluetooth). То есть если устройства не смогли согласовать более продвинутый кодек (например, aptX, AAC или LDAC), они автоматически переходят на SBC.
