Наружный Блютуз -2 (Bluetooth 4.2) приёмник с встроенным АКБ - работа от 14 до 30 дней!

USB A 2.0 подключение в выходу устройства с последующей раздачей на: (варианты)

1) USB - DIN 5, длинна кабеля = 1,0 м
2) USB - RCA, «тюльпан» длинна кабеля = 1,59 м
3) USB - AUX/папа 3.5/mini-jack 3.5 мм - длинна кабеля = 1,0 м
4) USB - AUX/мама 3.5/female 3.5 мм - длинна кабеля = 1,0 м
5) USB - Micro-USB B 2.0, длинна кабеля = 1,0 м

USB разъём распиновка:

1 — плюс (питание)
2 — Левый канал
3 — Правый канал
4 — Минус (питание и GND)

Ассортимент конфигурации кабеля к Блютуз-Приемнику:

1) DIN-5 - 5-ти штырьковый штеккер
2) RCA - 2 шт. тюльпаны
3) JACK 3,5 - джек 3.5 мм
4) AUX - (мама) для джек 3,5 мм - с его помощью можно прослушать аналоговый звук принятый Блютуз-Приемником.
5) — не применим к данному устройству
6) Micro USB - зарядный
-) Возможны и др варианты с предложениями от вас, которые нужны вам!

Почему желательно и лучше использовать недлинные кабели?

Чем длиннее кабель:

1) Тем больше расходуется устройством энергии АКБ;
2) Больше шумов может быть передано в УМЗЧ, так как любой провод (кабель) помимо его основной функции такой как "Нести в себе и потом передавать" звуковой сигнал - хотим мы этого или нет, а является ещё и антенной, приемником паразитных (находящихся вокруг нас) сигналов с разными частотами, которые и "осаживаясь" на проводах кабеля могут создавать дополнительные шумы. Даже экраны в кабеле могут не полностью "гасить" такие помехи...
Основываясь на этих двух пунктах и было решено использовать не длинные кабели (шнуры, провода).

Блютуз-приемник, переносной, HI-FI, СТЕРЕО, на Литиевой АКБ, работает со всем фирмами УМЗЧ.

Блютуз-Приемник автономный, переносной, СТЕРЕО, с собственной Литиевой Аккумуляторной батареей.

В наших устройствах использован SBC (универсальный) стандарт с поддержкой A2DP профиля, который и передаёт СТЕРЕОЗВУК по Bluetooth. Заметь-те, СТЕРЕО лучше чем МОНО.

Сопряжение по БЛЮТУЗ (BLUETOOTH) Блютуз-Приемника с Усилителем (УМЗЧ):

Для 1 модели (c выступающим кабелем c универсальным разъемом USB-2)

1) Убедитесь в работоспособности АКБ устройства Блютуз-Приемника.
а - Подключите USB → USB кабель к Блютуз-Приемнику и источнику питания 5 Вольт.
б - На устройстве загорелся КРАСНЫЙ свет - значит устройство заряжено не на 100% и сейчас (оно) заряжается.
— Когда загорится ЗЕЛЕНЫЙ свет - устройство полностью (на 100%) заряжено.
в - Отключите заряжающий кабель USB → USB и подключите нужный кабель в выходу из Блютуз-Приемника - тот кабель который соединить этот Блютуз-Приемник с усиливающим устройством (УМЗЧ).

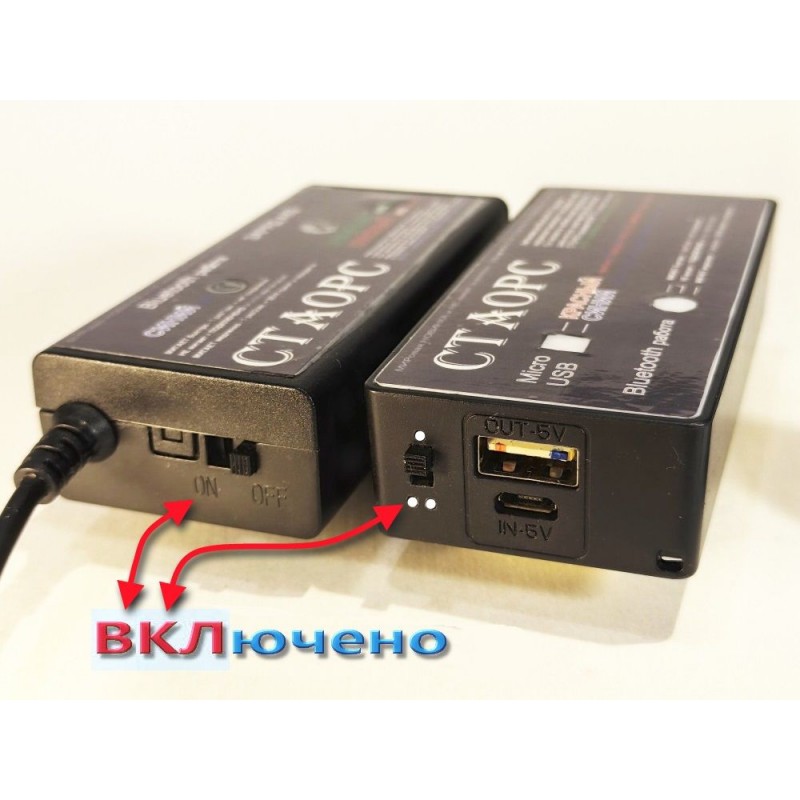

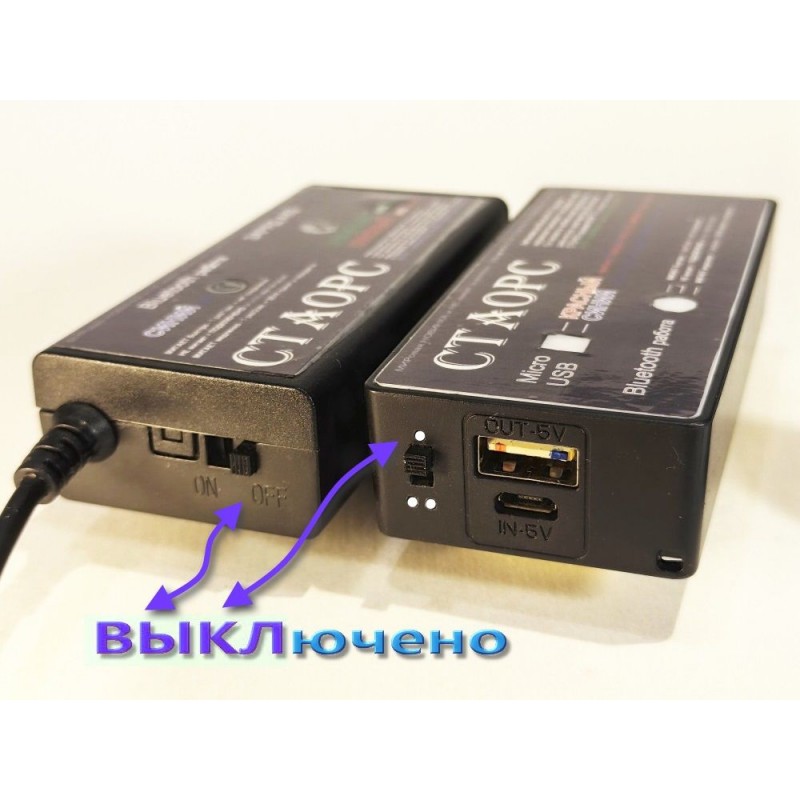

г - Переключите переключатель (который расположен в торцевой части, возле выходящего из устройства кабеля) и когда увидите загоревшийся СИНИЙ свет - то это включен режим работы Блютуз-Приемника.
— При включении Блютуз-Приемника, вы услышите короткое звуковое оповещение которое может быть произнесено коротким звуковым фрагментом либо (иногда) женским голосом на НЕ РУСском языке.
д - На этом все, Блютуз-Приемник подключен к УМЗЧ и можно на Блютуз-Приемник отправлять по Блютуз (каналу) связи нужный вам сигнал.

Сопряжение по БЛЮТУЗ (BLUETOOTH) Блютуз-Приемника с смартфоном (либо другим устройством):

1) Выполните нужные действия из раздела: "Сопряжение по БЛЮТУЗ" - выполнив П.1-г.
2) Если сопряжение будете производить через смартфон:
а - ВКЛючаем ваш смартфон (или ПК.
б - Заходим в НАСТРОЙКИ нажав на иконку в виде шестеренки и нажав на Bluetooth (активируем его) подключаем устройство: MH-M18 (SBC).
— Если вы так сделали, ваш смартфон подключен (привязан) к Блютуз-Приемнику и теперь Вы можете с смартфона (или ПК) передавать дистанционно (не более чем 10 метров в прямой видимости) звуковой, музыкальный сигнал...
Как проверить (убедится) что Смартфон подключился к Блютуз-Приемнику?

1) ВКЛючите переключатель на Блютуз-Приемнике - должен мигать СИНИЙ свет. Синий свет - оповещает вас о работе устройства.
Мигания этого СИНЕГО света имеют 3 вида:
— быстрое мигание → Блютуз-Приемник ВКЛючен и готов к работе.
— Светит СИНИЙ свет → Блютуз-Приемник ПОДКЛЮЧЕН к смартфону (либо к ПК) и ждет передаваемого сигнала.
— Медленное мигание СИНЕГО света, мигание помедленнее чем быстрое (примерно в 2 раза), можно наблюдать если звук поставлен на паузу либо прерван на передающем устройстве.
Когда синий индикатор начнёт медленно мигать и раздастся звуковой сигнал — подключение успешно.
Это при условии что не смартфон не сам Блютуз-Приемник не выключены и их работа (не одного из них) не прерывалась.
Звук устройства - Загорится синий индикатор, прозвучит звуковой сигнал — приёмник готов к работе.
Мы очень (сильно) стараемся что бы наши устройства выдавали только понятные звуковые сигналы когда они производят успешные ВКЛючения (подключения), либо на РУСском языке либо короткой музыкальной мелодией.

Если при подключении нашего Блютуз-Приемник устройства у вас возникли трудности то не печальтесь и в полном спокойствии сделайте следующие действия:

1) Произведите поиск ПОИСК УСТРОЙСТВА.
— Включите Bluetooth на телефоне или другом устройстве, запустите поиск доступных устройств.
— будет найдено устройство: MH-M18 (SBC)
— АКТИВИРУЙТЕ это (MH-M18 (SBC)) устройство с именем «MH-M18» и выбрав его для подключения, подтверждение.

<:><:><:><:><:>

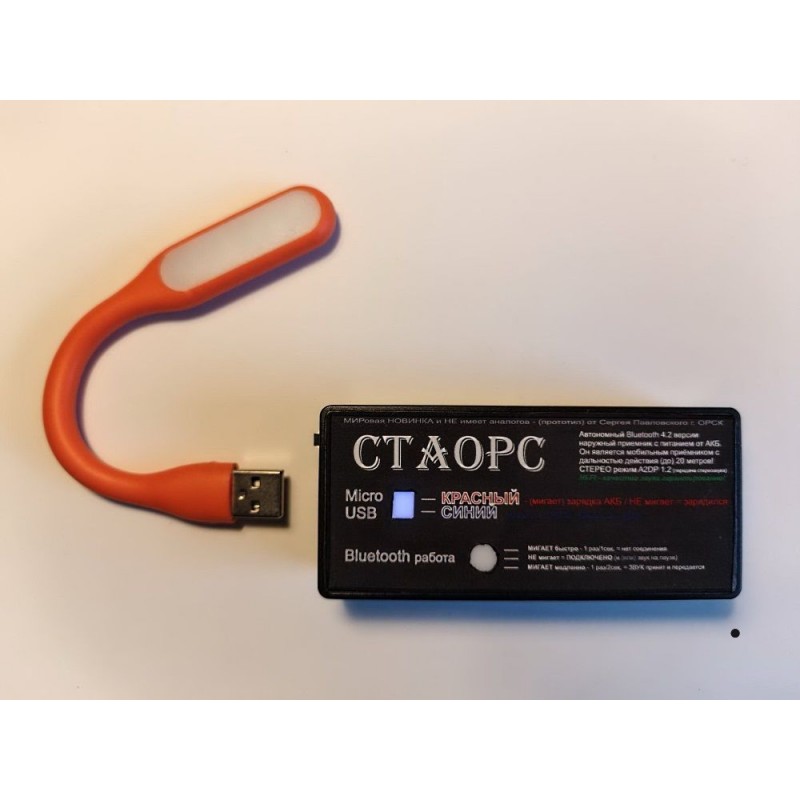

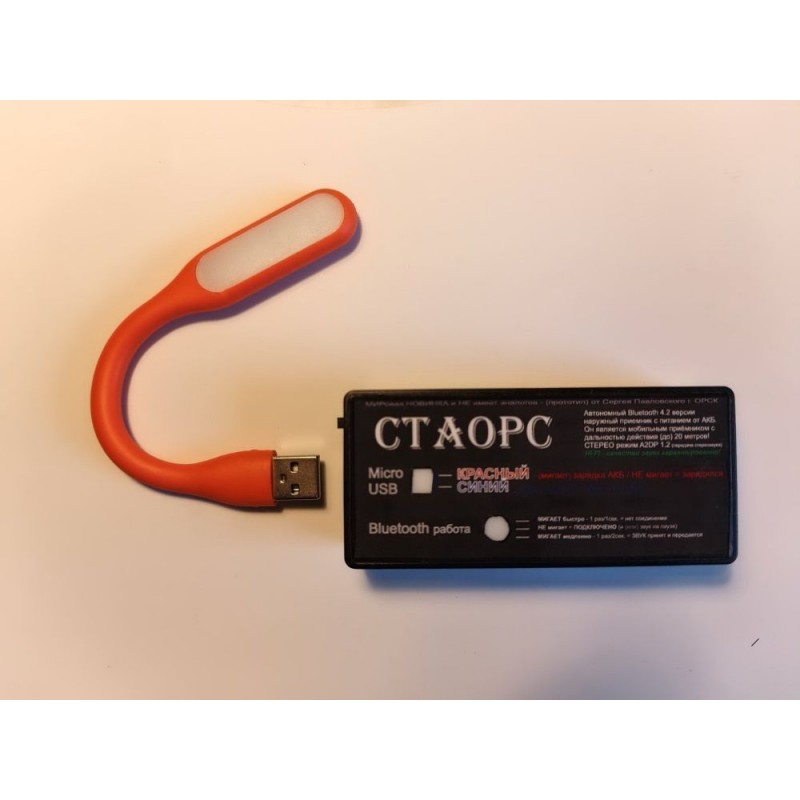

Для 2 модели (c универсальным разъемом USB-2 находящиеся на корпусе конструкции) которая имеет оду сторону белого цвета.

1) Зарядка АКБ находящегося (так-же) в корпусе Блютуз-Приемника и осуществляется через кабель USB-Micro USB, через находящееся на корпусе устройства гнездо Micro USB.

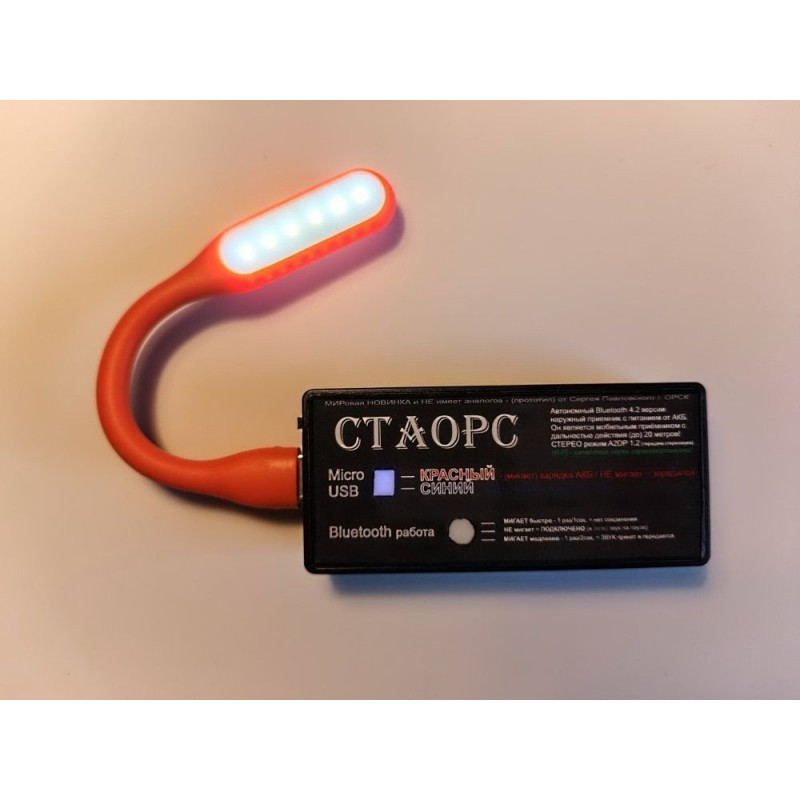

2) Во время зарядки АКБ находящегося в устройстве - СВЕТИТСЯ МИГАЮЩИЙ КРАСНЫЙ СВЕТ.
3) Когда АКБ полностью зарядится - КРАСНЫЙ СВЕТ будет светиться (уже) постоянно.
4) Подключение кабелей сопряжения с аппаратурой (к УМЗЧ) - является идентичным (таким-же), через гнездо USB, только в этой модели гнездо USB - установлено в (сам) корпус устройства, а не вынесено кабелем (не на кабеле).
5) Все кабели сопряжения - для обоих устройств по своей архитектуре и назначению имеют общую распайку (идентичны).
6) Так же как и в первой модели аналогичного устройства - у этой (2-й) модели так же не предусмотрена (под)зарядка АКБ с одновременно работающим ВЫХОДом устройства!

<:><:><:><:><:><:><:><:><:><:>

Примечание:

В данной инструкции есть некоторые НЕпонятные буквы Латиницы, ниже приведем их и поведаем что (же таки) они обозначают и какую ИНФОрмацию в себе таят(?)!
SBC - это базовый, универсальный стандарт. Его поддержка обязательна для любого устройства, которое поддерживает профиль A2DP (он как раз отвечает за передачу СТЕРЕОЗВУКа по Bluetooth). То есть если устройства не смогли согласовать более продвинутый кодек (например, aptX, AAC или LDAC), они автоматически переходят на SBC.
АКБ - это Литиевая АкКумуляторная Батарея.
УМЗЧ - сокращенное название Усилителя Мощности Звуковых Частот. Иными словами - это усилитель который может усилить звук до такого значения, что его можно будет прослушать через АС (Акустические Системы) или простые динамики (Динамические Головки, они-же ГД).

2-й вариант

Б (2-й вариант): эта версия поддерживает использование её как Power Bank, то есть с её помощью можно подзарядить другое устройство - для этого в находящееся на корпусе гнездо USB можно подключить нужное устройство.

Рекомендация: в случае использования данного Bluetooth модуля (вариант Б) как питающего устройства (Power Bank) необходимо заменить уже присутствующий в нём АКБ на более ёмкий!

Зарядка АКБ 2-го варианта

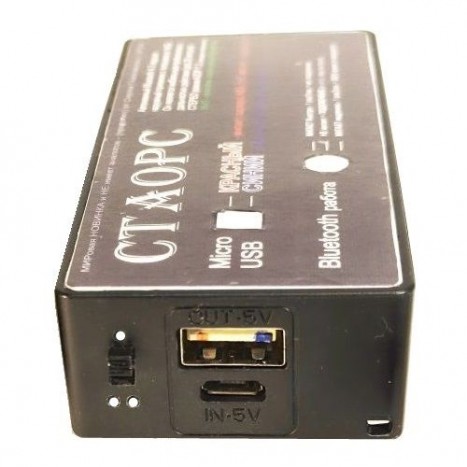

— Через гнездо Micro-USB, которое располагается на торцевой стороне рядом с гнездом USB, производится заряд АКБ данного устройства.
— Для этого используется кабель, имеющий начало Micro-USB и окончание (на противоположном его конце) штекер USB-A (папа).

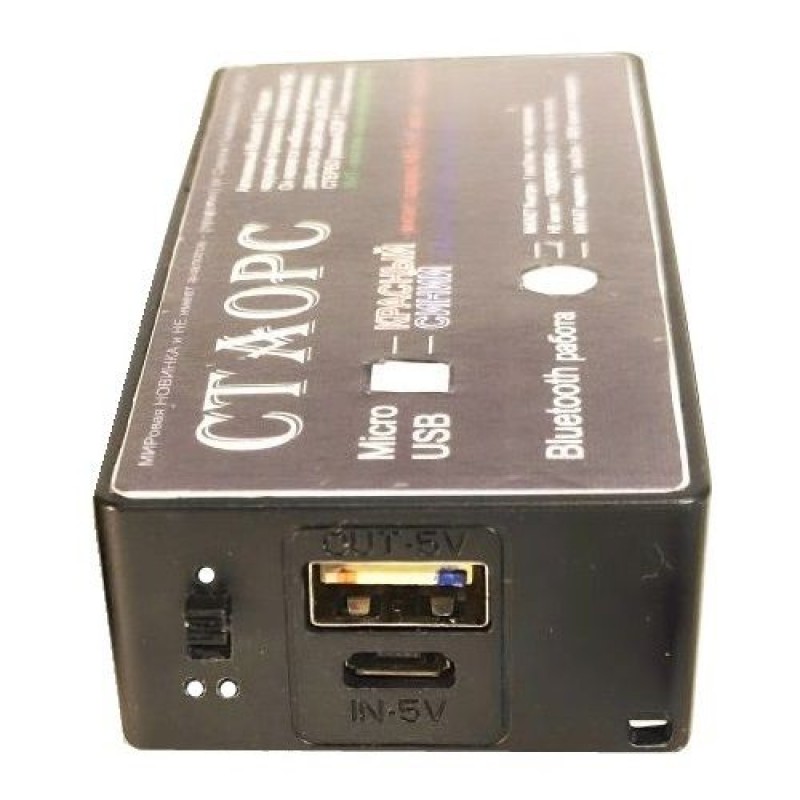

— При зарядке через корпус (на лицевой стороне белого цвета см. эскиз, картинку) будет светиться мигающий красный цвет.
— По завершении зарядки АКБ в приборе красный свет горит постоянно (уже не мигает).
Включение 2-го варианта в работу

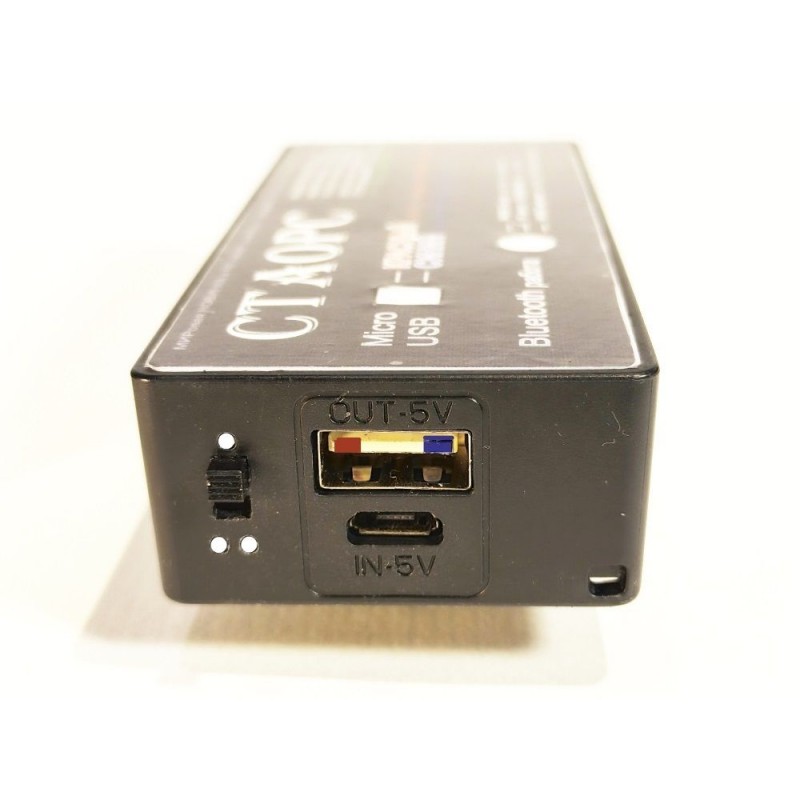

— К разъёму USB (мама), который расположен на корпусе данного устройства (с торца, над разъёмом Micro-USB), подключите кабель нужной модели (конфигурации). Используйте один нужный, именно тот кабель из приложенных в комплекте к данному устройству. Как выбрать? Выберите тот, у которого на одном конце есть разъём USB, а на другом — соответствующие разъёмы для сопряжения с входными разъёмами на вашем усилителе (УМЗЧ).
— Переключите переключатель (находящийся на торцевой части этого устройства) в нижнее положение. При этом должен засветиться синий цвет на белой (плоской) стороне этого прибора.
Как понять, что устройство уже работает

При включении устройства загорается и мигает синий свет. После того как устройство будет «привязано» к передающему на него сигнал, мигающий свет сменится на постоянный.
Во время остановки музыкальной композиции (например, песни) либо при отсутствии передающего звука устройство опять покажет мигающий свет синего цвета — до тех пор, пока приём устройством не продолжится. Иными словами: есть приём звука — есть постоянное свечение синим цветом.

Использование как Power Bank (повер-банк) - только для модели 2-й вариант

Убедитесь, что к устройству не подключены кабели звука и (или) зарядки, так как USB-гнездо должно быть доступно, а другие подключения неприемлемы!
Подключите в USB-разъём штекер кабеля зарядки так, чтобы USB-штекер вашего кабеля был вставлен в USB-разъём (мама) этого устройства.
— При правильном подключении и передаче заряда по кабелю в подключённое устройство (например, телефон) под белой поверхностью данного устройства засветится немигающий синий цвет.
— Пожалуйста, не разряжайте устройство до критического значения, так как это может навредить АКБ и существенно сократить срок его службы!
